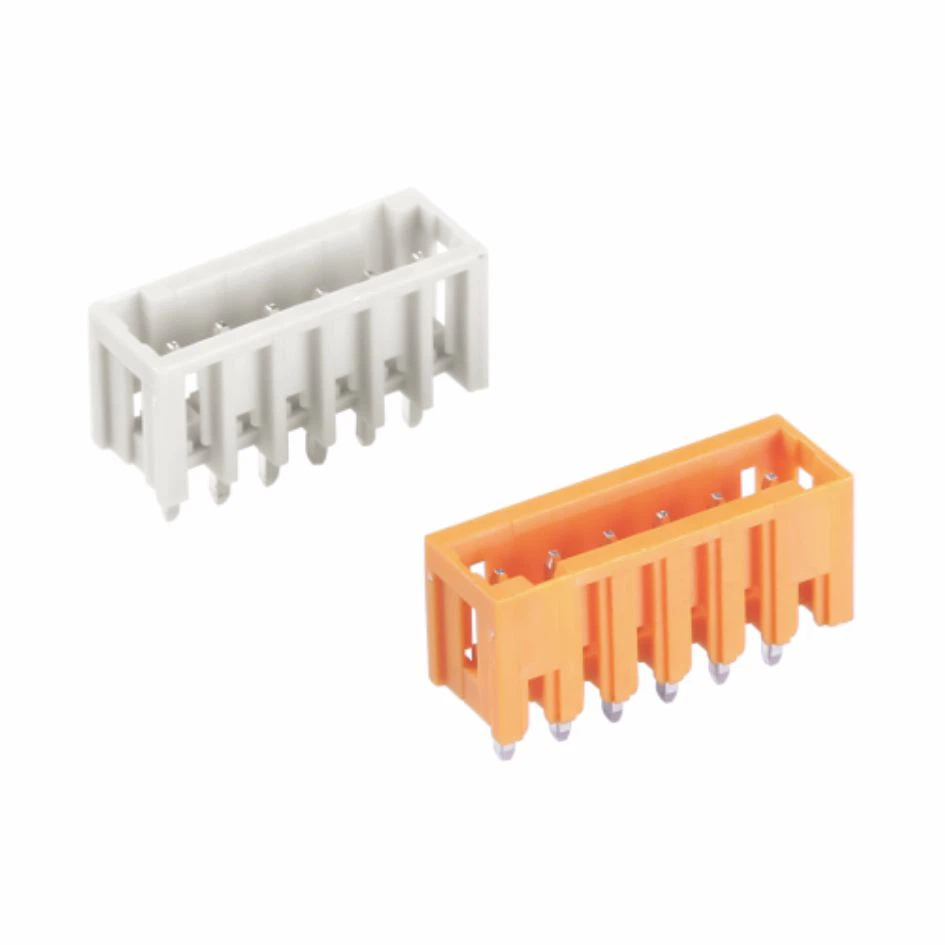

垂直オスコネクタ 3.5/3.81mm

WJ0302-01XX-1Y-00N.pdf



UL/CUL

グループ BCD を使用する

定格電圧 [V] 300 - 300

定格電流 [A] 10 - 10

ワイヤ範囲 [AWG] /

耐電圧-1.6KV



IEC

過電圧カテゴリ III III II

汚染クラス 3 2 2

定格電圧 [V] 160 160 320

定格電流 [A] 10 10 10

インパルス耐電圧 [KV] 2.5 2.5 2.5

導体断面積 [mm²] /



材料

断熱材 PA66

難燃性等級 UL94V-0

導体材質 銅合金

導体表面のメッキ Snメッキ



その他のデータ

ピッチ/極数[mm]/[P] 3.5、3.81/2～24

剥離長さ [mm] /

ネジ/トルク(最大)[Nm] /

動作温度 [ 度 ] -40~+105

はんだ付け温度260度/5S

ピン寸法 [mm] 1.0*1.0

基板穴径[mm] Ø1.6
